SWP-D型(無伸縮長式)十字軸萬向聯軸器
產品說明:

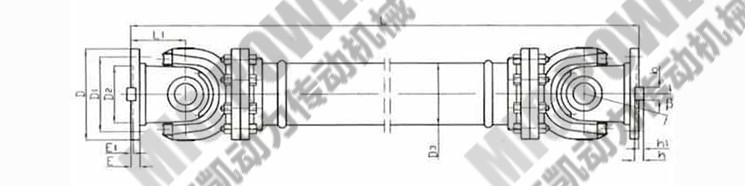

SWP-D型(無伸縮長式)十字軸萬向聯軸器
萬向聯軸器的選擇主要考慮所需傳遞軸轉速的高低、載荷的大小、被聯接兩部件的安裝精度等、回轉的平穩性、價格等,參考各類聯軸器的特性,選擇一種合用的聯軸器類型。
具體選擇時可考慮以下幾點:
1.由于制造、安裝、受載變形和溫度變化等原因,當安裝調整后,難以保持兩軸嚴格對中。存在程度的x、Y方向位移和偏斜角CI。當徑向位移較 大時,可選滑塊聯軸器,角位移較大或相交兩軸的聯接可選用萬向聯軸器等。當工作過程中兩軸產生較大的附加相對位移時,應選用撓性聯軸器。
2.聯軸器的工作轉速高低和引起的離心力大小。對于高速傳動軸,應選用平衡精度高的聯軸器,例如膜片聯軸器等,而不宜選用存在偏心的滑塊聯軸器等。
3.所需傳遞的轉矩大小和性質以及對緩沖振動功能的要求。例如,對大功率的重載傳動,可選用齒式聯軸器。對嚴重沖擊載荷或要求消除軸系扭轉振動的傳動,可選用輪胎式聯軸器等。

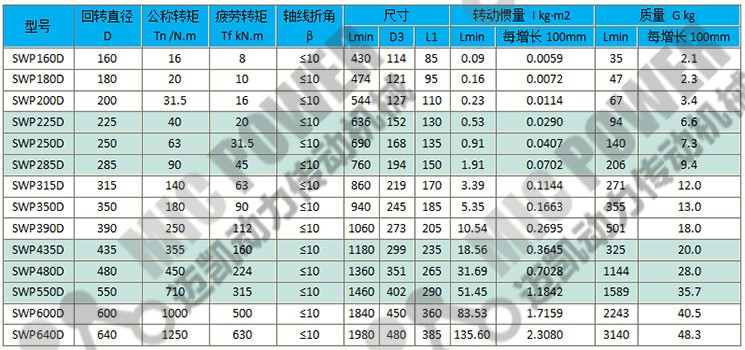

詳細參數:
